應用：

該儀器用于檢測材料內部的缺陷（鋼、不銹鋼、銅、鋁、硬質合金、鑄件、復合材料、和焊縫等等），可有效檢測出氣孔、裂紋、疏松、夾雜、未焊透等缺陷，功能實用，是筆記本式數字超聲波探傷儀，應用在鍋爐、壓力容器制造、航天、航空、電力、石油、化工、海洋石油、管道、軍工、汽車、冶金、船舶制造、機械制造、石油機械、金屬加工業、金屬鋼結構、鐵路交通、核能電力、高校等行業。

功能特點：

1. 十個獨立探傷通道，各通道探傷參數可存儲在SD卡上（也可轉存至電腦PC機上），不丟數據；中文觸摸式鍵盤，操作過程亦有中文提示。

2. 儀器內存有JB4730、GB11345、DL/T820、ASM/API/Other等標準，DAC曲線自動生成，也可根據實際工件（如焊縫、鍛件、鑄件、管材、板材、車軸、車輪、小徑管等）生成自定義探傷工藝，現場探傷無需攜帶試塊。

3. 內置有大平底、平底孔鍛件探傷方法，AVG曲線自動生成，自動計算鍛件探傷靈敏度，可實時顯示缺陷孔徑Φ值。

4. 手動、自動校驗探測功能兩種模式；只需找準高波，可實現探頭自動校準（始偏、K值），亦可測試材料聲速。

5. 三角聲程測量數據和SL值（DAC）、缺陷孔徑Φ值（AVG）實時顯示，聲程數據可用毫米和微秒（聲波傳輸飛行時間）顯示。

6. 屏幕凍結定量功能，隨時捕捉波形，包括峰值記憶和包絡波形。

7. 報警功能包括進波門、DAC門、AVG門定位聲光報警，門位、門寬和門高可任意調節；另有一路模擬音頻報警信號輸出（可接頭戴式耳機，用于環境噪聲大的場合，也可接駁外置報警裝置）；

8. 彩色TFT液晶屏顯示動態變化顏色的波形，可以在從明亮、陽光直射到完全黑暗的環境中高對比度地觀察波形。液晶屏快速的響應時間（60Hz刷新率）能夠在快速掃查時回波也顯示無遺；無漏檢之憾。

9. 擴展軟件功能：焊縫剖面缺陷定位顯示；RF 射頻模式下的回波-回波功能。

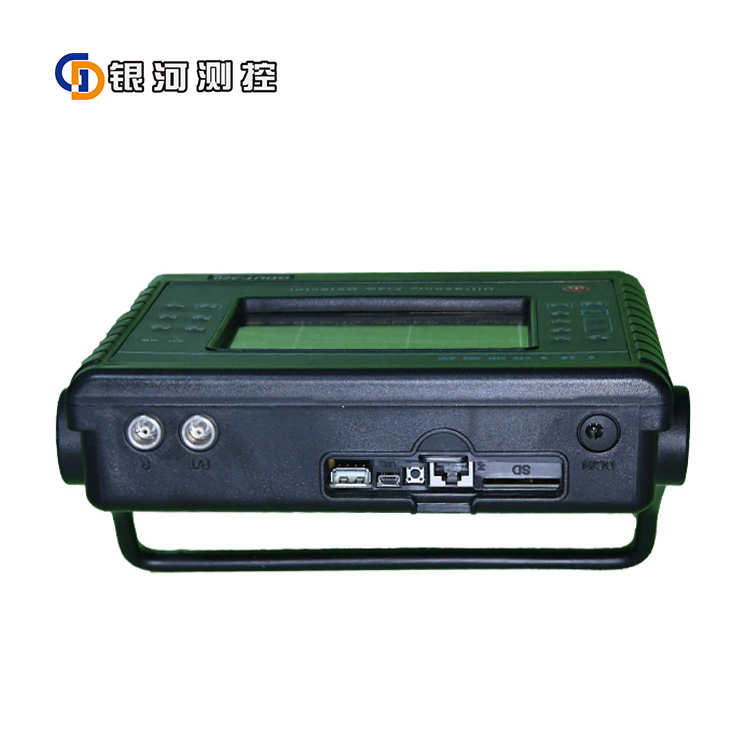

10. 數據輸出包括一個 USB 接口、一個LAN以太網接口、一個SD卡插槽，存儲器的容量擴充至10萬個波形數據/通道探傷參數（1G SD卡）；

11. 體積?。ㄍ庑纬叽?20X185X55 mm），重量輕，帶電池僅1.3Kg；使用進口高能鋰離子充電電池，工作時間達6小時。

性能指標：

1. 120Mhz采樣，60Hz屏幕刷新率，工作頻率范圍0.1-40MHz，

2. 顯示屏：5.7〞高亮度、高分辨率彩色TFT液晶顯示屏

3. 增益：110dB(0.1、2、6、步距調節，亦可直接輸入增益值)

4. 聲程顯示范圍0.1-7.5mm(鋼縱波)

5. 探測范圍：0.1-8000mm(鋼 縱波)

6. 聲速范圍：1m/s～99999m/s（1mm步距調節，亦可直接輸入聲速值）

7. 動態范圍：     >36dB

8. 垂直線性誤差： <3 %

9. 水平線性誤差： <0.6%

10. 噪聲電平       <10%

11. 靈敏度余量：    >56dB(探頭2.5P Φ20，試塊 200mm Φ2平底孔)

12. 脈沖移位：   0.0～3000mm

13. 探頭延時：   0.00us～50.00us，分辨率0.01us

14. 掃描分辨率：0.1mm (0～100mm)；1mm (100～1000mm)；10mm（1000～8000mm)

標準配置：

1. 主機： 一臺（不含電池）。

2. 電源： 一套（4000mHA鋰離子電池一塊，充電器一只）。

3. 探頭： 直探頭2.5P Φ20，一個；斜探頭2.5P 13X13 K2，一個）。

4. 探頭線：C9-Q9兩根。

5. 讀卡器： 一個；SD卡：一個（容量隨機）。

6. 文件資料：說明書一份，合格證一張，保修卡一張，裝箱單一份。

7. 技術資料：拷貝在SD卡內，含探傷儀電子文檔說明書、探傷數據處理軟件、常用探傷標準、超聲波探傷常識。

8. 鋁合金專用儀器箱一只

應用舉例：

1、焊縫探傷：

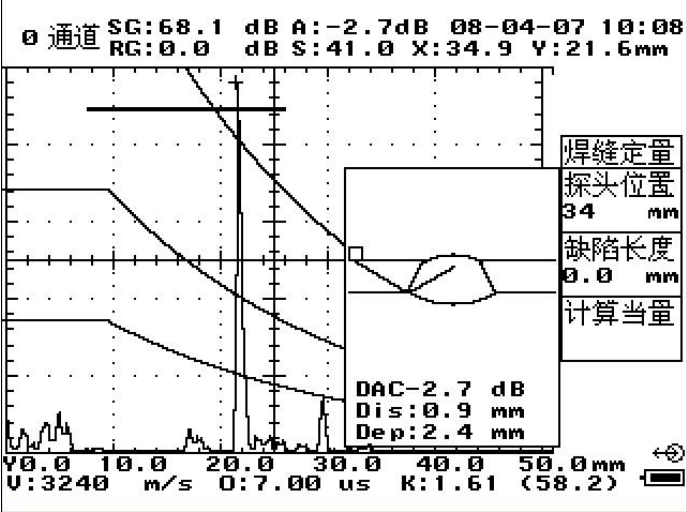

完善的DAC曲線和包絡波形比較功能令回波評價工作更輕松、更方便、更準確。（來自焊縫的缺陷回波與一組DAC曲線及焊縫剖面缺陷定位顯示）。

2、鍛件、鑄件探傷：

靈敏度余量大于56dB，探測范圍達8000mm，HY-6800更適合于大型鍛件和粗晶材料（鑄鋼件、球墨鑄鐵件等）的檢測。

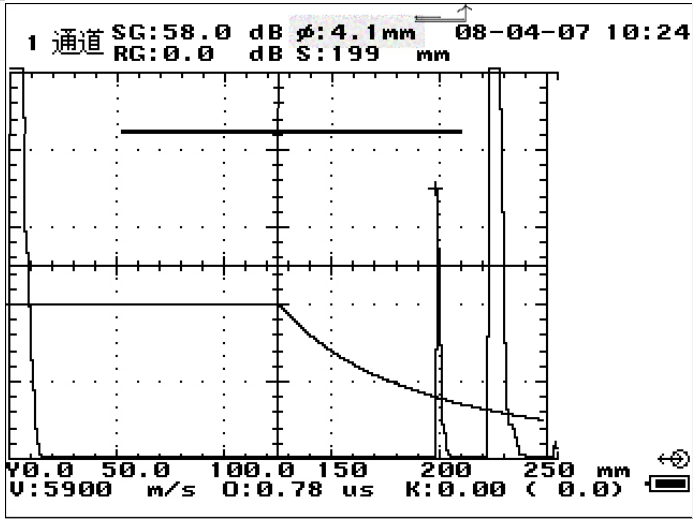

缺陷孔徑Φ值實時顯示

3、回波定性分析：

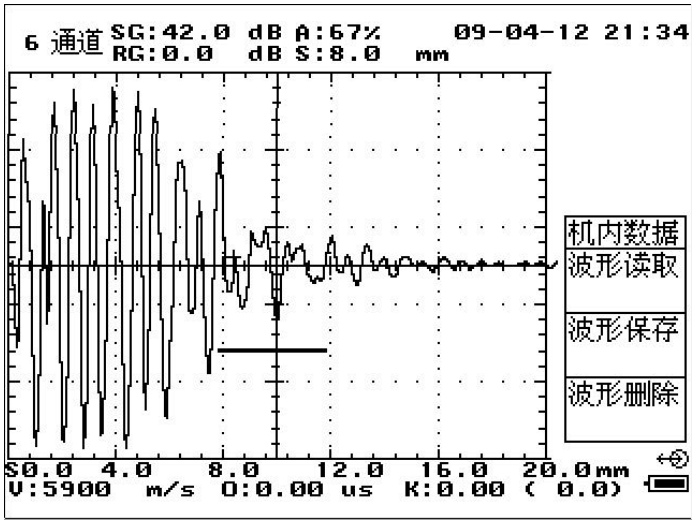

 RF射頻回波顯示功能非常適用于需要對回波特性作進一步分析的場合。

4、數據處理：

海量探傷數據存貯，可完成波形屏幕拷貝和通過PC機打印，波形可粘貼到用戶自定義文檔報告或表格報告，檢測報告更為實用，超聲探傷實現計算機管理。（PC機界面圖）

5、多種色彩顯示：

系統各顯示參數顏色可調，強光下可見，弱光里可視，保證各種光線條件下的屏幕清晰度，沒有看不見的。
