一、方案描述

1、 主機

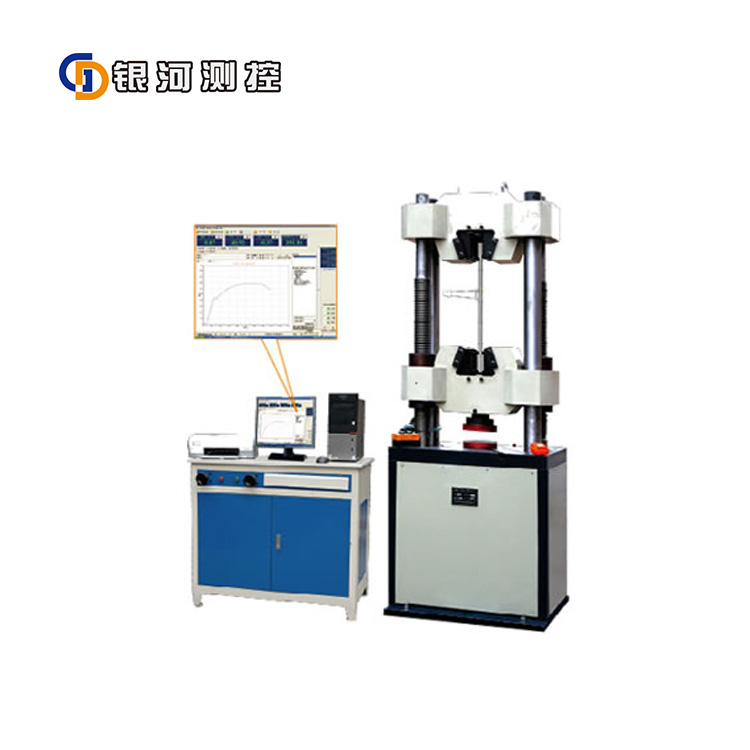

主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。整機如圖一所示:

圖一   外觀示意圖（以實物為準）

2、 傳動系統

下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。

3、 液壓系統

油箱內的油經過過濾油網被吸入油泵后，經油泵的輸油管送到送油閥內，當送油手輪關閉時，由于油壓作用而將活塞推開，油從回油管流回油箱，當送油手輪打開時，則油液經由油管進入工作油缸內，再通過壓力油管經過回油閥體流回油箱。

4、控制系統功能簡介

• 支持進行拉伸、壓縮、剪切、彎曲等試驗；

• 支持開放編輯試驗、編輯標準和編輯步驟，并支持導出導入試驗、標準和步驟；

• 支持試驗參數自定義；

• 采用開放式的EXCEL報表形式，支持用戶自定義報表格式；

• 查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；

• 程序自帶試驗分析功能；

• 程序支持分級管理兩級（管理員、試驗員）用戶管理權限；

5 安全保護裝置

a）當試驗力超過至大試驗力的3%時，過載保護，油泵電機停機。

b）當活塞升起達到上限位置時，行程保護，油泵電機停機。

6 附具

全套附具包括：拉伸附具，壓縮附具，彎曲附具。

7 其他

使用說明書，合格證，裝箱單等見隨機技術文件。

二、主要性能技術指標

• 至大試驗力kN600

• 試驗力測量范圍kN50～600

• 試驗力示值相對誤差≤示值的±1%

• 試驗力分辨率                        0.01kN

• 位移測量分辨力mm0.01

• 變形測量精度mm0.01

• 至大拉伸試驗空間mm650

• 至大壓縮空間mm380

• 活塞行程mm 150

• 圓試樣鉗口夾持直徑mmΦ13-Φ40

• 扁試樣鉗口夾持厚度mm0-15

• 扁試樣至大夾持寬度mm75

• 壓盤尺寸mmφ160mm

• 彎曲試驗兩點間至大距離mm450

• 彎曲支滾寬度mm120

• 彎曲支滾直徑mmΦ30

• 活塞至大移動速度mm/min50

• 夾緊方式自動加緊

• 主機外形尺寸mm720×580×2100

• 測力柜外形尺寸mm1000×700×1400

三、系統配置清單

• 試驗機主機油缸下置式主機1臺

• 壓力傳感器寧波鎮海1只

• 電氣控制系統中路昌專有技術生產1套

• 引伸計YYU-25/50北京鋼鐵研究院生產1只

• 光電編碼器1只

• 計算機聯想  1臺

• 打印機彩色噴墨打印機1臺

• 標準附具

       圓試樣拉伸鉗口mmΦ13-Φ26、Φ26-Φ40各1套

       扁試樣拉伸鉗口mm0-151套

       壓縮附具mmΦ1601套

       彎曲附具mm試驗兩支點間至大距離4501套

四、技術情報和資料的保密

1   本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；

2   我方對用戶提供的技術情報和資料亦應承擔保密義務。

聯系人：達剛

聯系電話：13773606606
