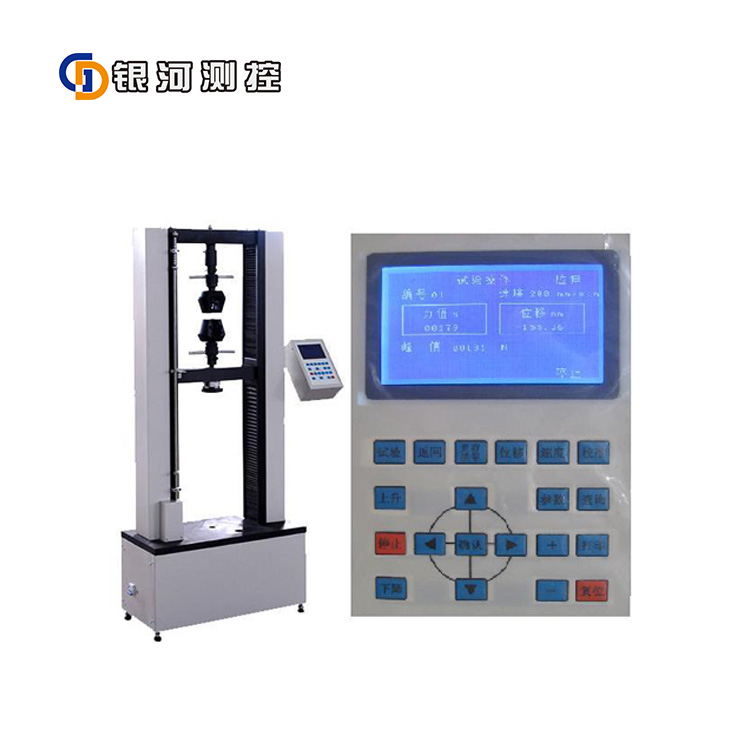

WDS-100型液晶顯示電子式拉力試驗機

咨詢熱線：0513-81183998 13773606606

WDS-100型液晶顯示電子式拉力試驗機是適用于高等院校、科研院所的電子拉力試驗機。試驗機主機與輔具的設計外形美觀，操作方便，性能穩定可靠。系統通過中路昌控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精巧絲杠副帶橫梁上升、下降，完成試樣的拉伸力學性能試驗，噪音低，效率高，具有較寬的調速范圍。該機可應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門。

圖片加載中，請稍等 ...

復制產品鏈接

長按圖片保存/分享

立刻咨詢

咨詢表單

咨詢產品：

WDS-100型液晶顯示電子式拉力試驗機

你還沒有添加任何產品！

查看原圖

立刻咨詢

咨詢表單

咨詢成功

咨詢產品：

你還沒有添加任何產品！

產品說明

一、主要技術指標：

1、機 型：雙臂（液晶顯示）

2、至大試驗力： 100KN

3、操作方式：全中文菜單操作

4、測 量范圍：至大試驗力的2%—100%

5、精度級 別： 1級

6、試驗力準確度：優于示值的±1%

7、變形顯示誤差： ≤±(50+0.15L)

8、位移測 量：分辨率為0.01mm

9、變形準確度：優于±1%

10、調 速范圍： 1mm/min~~200 mm/min

11、液晶顯示內容：試驗力、位移、峰值、運行狀態、運行速度等

12、無級調 速：采用直流伺服電機及控制系統

13、試驗空間調整機構：伺服電機，同步帶傳動

14、試驗 行程： 4000mm

15、拉伸空間： 3000mm

16、壓縮空間：3000mm

17、主機 尺寸： 720*490*1850mm

18、試驗保護功能：過載保護

19、安全保護裝置：限位開關

20、供電電源： 200V 50Hz

21、重量：約500kg

22、工作環 境：室溫～45℃，濕度20%～80%

二、操作界面說明：

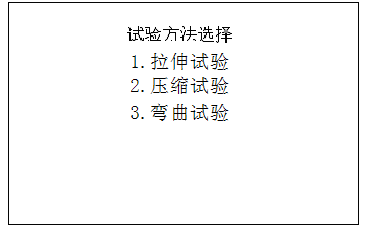

試驗方法選擇界面


試驗參數選擇界面

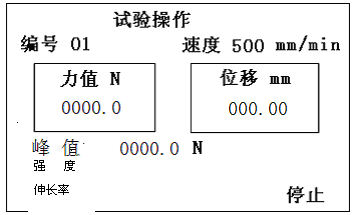

試驗操作及結果顯示界面

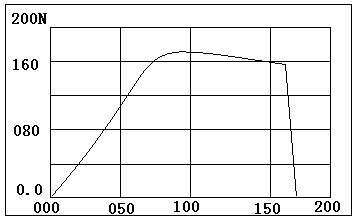

曲線顯示界面


三、主要功能及特點：

1、調速系統：采用伺服電機和減速機，性能穩定可靠，具有過流、過壓、過載等保護裝置。

2、傳動機構：傳動部分采用圓弧同步齒形帶，精巧絲杠副傳動，傳動平穩，噪音低，傳動效率高。

3、附具連接：萬向節采用十字插銷結構，而且具有擺角限制功能，一方面便于試樣夾持，保證試驗同心度，另一方面很好的消除了不規則試樣對傳感器的影響。

4、操作系統：觸摸健操作方式，液晶顯示器實時顯示，全中文操作，克服了老式數碼管顯示容易發生故障的難題，并且美觀大方、方便快捷。

5、自動標定：系統可自動實現示值準確度的標定.

6、自動顯示：在整個試驗過程中，液晶實時顯示試驗力，峰值。

7、自動控制：試驗參數輸入完畢，可自動完成試驗過程。

8、試樣判斷：試樣斷裂后，移動橫梁自動停止移動。

9、限位保護：具有機械和程控兩級限位保護功能。

10、特殊附具：除配有標準拉伸或壓縮附具外，也可根據用戶需要配備特殊附具。

四、系統基本配置：

1、試驗機主機(雙臂) 1臺

1.1伺服電機 1個

1.2減速系統 1套

1.3負荷傳感器 1只

1.4精巧絲杠副 2套

2、光電編碼器 1只

3、限位開關 1套

4、操作儀表盒 1個

5、拉伸附具 1套

6、隨機工具 1套

7、電源連接線 1套

8、技術資料：包括：使用說明書合格證、裝箱單

五、質量保證：

設備在訂貨方正式驗收合格后，視為正式交貨。設備三包期為正式交貨之日起一年。在三包期內，供貨方對設備出現的各類故障及時免費維修服務。對非人為造成的各類零件損壞，及時免費更換。保修期外設備在使用過程中發生故障，供貨方及時到訂貨方服務，主動協助訂貨方完成維修任務。

聯系人：達剛

聯系電話：13773606606
