1、技術特點：

本公司生產的GD-309C型便攜式脈沖刻傷機是用于制作鋼棒管探傷樣管的精巧儀器。它以可控制的電火花方式進行加工，可在鋼管內、外壁制作縱向、橫向標準人工槽。

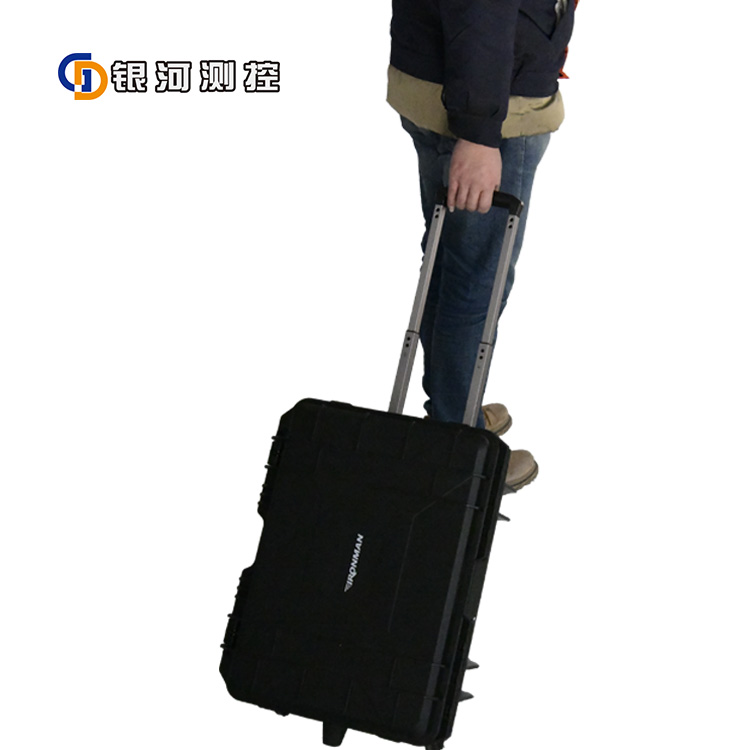

設備核心部分采用先進的數字處理技術和系統集成技術，利用先進的數字控制及伺服技術，制傷過程自動完成，加工精度高，速度快，操作簡便，性能先進。整個儀器采用便攜式設計，便于攜帶，對鋼管刻傷環境要求低。

2、儀器功能

GD-309C便攜式刻傷機配置清單：便攜式刻傷儀主機一臺（主機內包含有：數控系統、電控系統、脈沖電源等），刻傷刀具架一套、連接線一套。

2.1、數控刻傷儀主機

具有以下功能：

1）提供可控制的電脈沖發生及調制；

2）根據輸入刻傷深度參數，通過數控系統精巧控制刻傷過程；

3）電控系統自動控制導桿運行機構的上升、下降和停止；

4）控制加工電源的輸出；

5）根據要求對刻傷儀器的工作狀態，如加工電壓、電流及運行機構位置等進行調節；

6）實時精巧顯示加工速度和已刻的深度值；

7）具有手動對刀、自動刻制功能。

2.2運行機構

機構包括步進微特電機、絲杠、導軌、電極夾具等裝置。在刻傷主機的控制下使刀頭產生上升和下降運動，實現精巧給進。

磁力座可使得運行機構方便可靠地固定在待加工樣管上。

2.3、刀具導桿和刀具

根據刻制內傷的要求，運行機構通過導桿將刻傷刀具延伸到規定的長度。

2.4、附件

電源線、控制電纜等。

3、主要技術參數和指標

3.1.   輸入電壓：AC220V ±20%  50～60Hz；

3.2.   輸入電流：2A；

3.3.   輸出脈沖電流：Max 6A；

3.4.   輸出指示：人機界面；

3.5.   進給周期：全自動；

3.6.   刀片寬度：0.1～1.0mm；

3.7.   刀片長度：5～40mm；

3.8.      刻傷深度：0.1～5mm；

3.9. 管材規格范圍：

管材外表面人工缺陷的加工：碳鋼材質內徑≥￠10mm的規格；不銹鋼材質內徑≥￠10mm≤400mm的規格（可擴展）

管內表面人工缺陷的加工：碳鋼材質內徑≥￠12mm的規格；不銹鋼材質內徑≥￠12mm≤400mm的規格（可擴展），內刻槽距端部距離：≤200mm；； 加工精度：刻槽深度誤差≤槽深的10%； 刻槽寬度誤差≤刀片厚度的10%；等深矩形塊誤差≤塊深的10% ；

3.10. 儀器功率 380W

 4、工作環境

 溫度：   0℃— +40℃ ；

 相對濕度：   不大于80%
