GD-310C型便攜式脈沖刻傷機

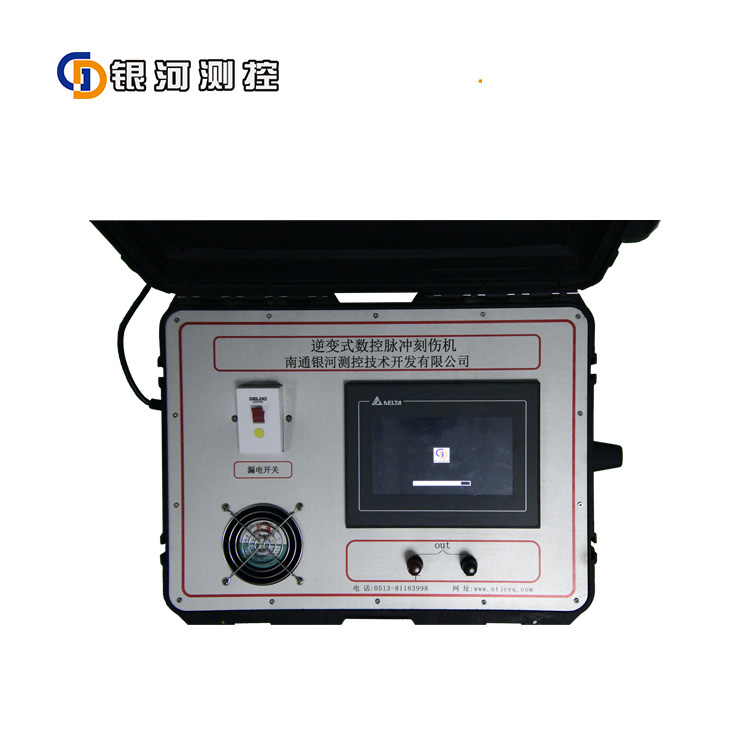

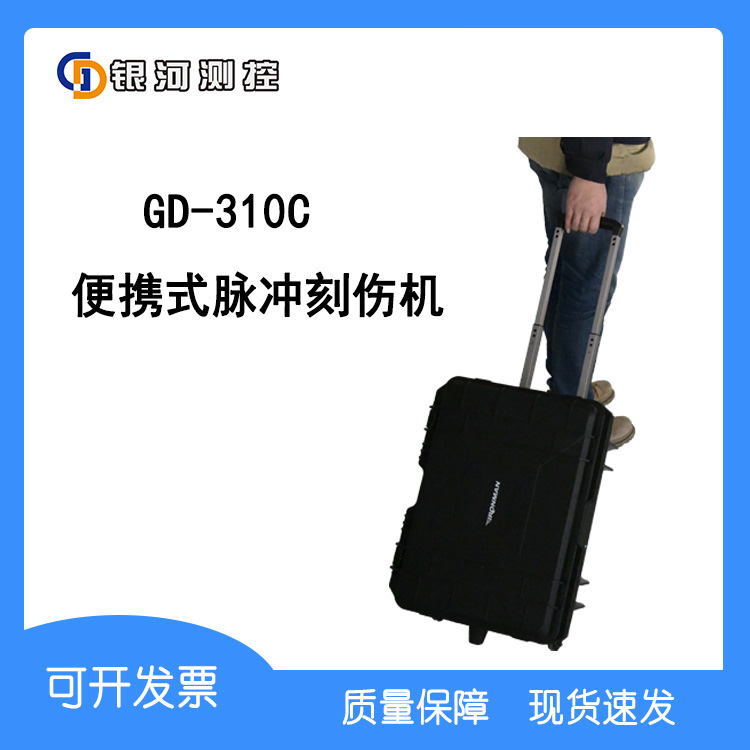

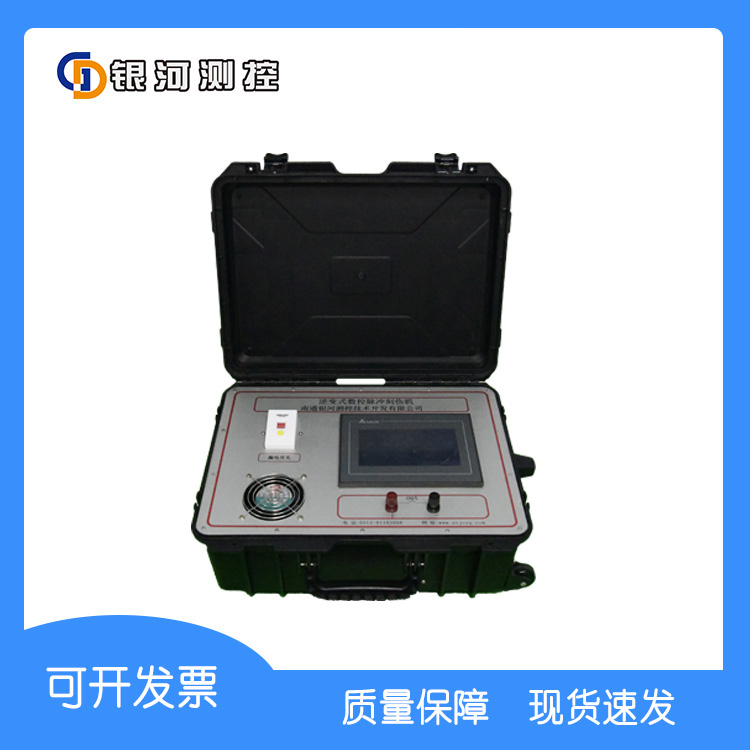

本公司生產的GD-310C型便攜式脈沖刻傷機是用于制作鋼棒管探傷樣管的儀器。它以可控制的電火花方式進行加工，可在鋼管內、外壁制作縱向、橫向標準人工槽。設備核心部分采用先進的數字處理技術和系統集成技術，利用先進的數字控制及伺服技術，制傷過程自動完成，加工精度高，速度快，操作簡便，性能先進。整個儀器采用便攜式設計，便于攜帶，對鋼管刻傷環境要求低。

圖片加載中，請稍等 ...

復制產品鏈接

長按圖片保存/分享

立刻咨詢

咨詢表單

咨詢產品：

GD-310C型便攜式脈沖刻傷機

你還沒有添加任何產品！

查看原圖

立刻咨詢

咨詢表單

咨詢成功

咨詢產品：

你還沒有添加任何產品！

產品說明

一、儀器功能

GD-310C便攜式刻傷機配置清單：便攜式刻傷儀主機一臺（主機內包含有：數控系統、電控系統、脈沖電源等），刻傷刀具架一套、連接線一套。

二、主機功能：

1. 提供可控制的電脈沖發生及調制；

2. 根據輸入刻傷深度參數，通過數控系統嚴格控制刻傷過程；

3. 電控系統自動控制導桿運行機構的上升、下降和停止；

4. 控制加工電源的輸出；

5. 根據要求對刻傷儀器的工作狀態，如加工電壓、電流及運行機構位置等進行調節；

6. 實時準確顯示加工速度和已刻的深度值；

7. 具有手動對刀、自動刻制功能。

三、運行機構

機構包括步進微特電機、絲杠、導軌、電極夾具等裝置。在刻傷主機的控制下使刀頭產生上升和下降運動，實現給進。

磁力座可使運行機構方便可靠地固定在待加工樣管上。

四、刀具導桿和刀具

根據刻制內傷的要求，運行機構通過導桿將刻傷刀具延伸到規定的長度。

五、附件

電源線、控制電纜等。

六、主要技術參數和指標

1. 輸入電壓：AC220V ±20% 50～60Hz；

2. 輸入電流：2A；

3. 輸出脈沖電流：Max 6A；

4. 輸出指示：人機界面；

5. 進給周期：全自動；

6. 刀片寬度：0.1～1.0mm；

7. 刀片長度：5～40mm；

8. 刻傷深度：0.1～4mm；

9. 管材規格范圍：管材外表面人工缺陷的加工：碳鋼材質內徑≥￠10mm的規格；不銹鋼材質內徑≥￠10mm≤400mm的規格（可擴展）

管內表面人工缺陷的加工：碳鋼材質內徑≥￠12mm的規格；不銹鋼材質內徑≥￠12mm≤400mm的規格（可擴展），內刻槽距端部距離：≤200mm；；加工精度：刻槽深度誤差≤槽深的10%；刻槽寬度誤差≤刀片厚度的10%；等深矩形塊誤差≤塊深的10% ；

10. 儀器功率 300W。

七、工作環境

溫度： 0℃— +40℃ ；

相對濕度：不大于80%
